Drei Tipps für bessere Prozessmodelle: Modellieren Sie nach Best Practices (Teil 3)

Dies ist der dritte und letzte Teil unserer Beitragsserie zur Verbesserung von Prozessmodellen. Darin zeigen wir Ihnen auf, wie Sie einige typische Fallstricke bei der Prozessmodellierung vermeiden und die Einheitlichkeit sowie Aussagekraft Ihres Prozessmodells erhöhen.

TIPP 3: Orientieren Sie sich bei der Modellierung an Best Practises

Für die Ausmodellierung in BPMN haben wir in unseren Mandaten wertvolle Erfahrungen gesammelt, die sich in der Praxis bewährt haben. Durch die Arbeit mit unterschiedlichsten Prozessen und Branchen konnten wir sehen, welche Herangehensweisen besonders effektiv sind – und welche nicht. Hier einige unserer Learnings:

Sie haben in Ihrem letzten BPMN-Kurs einiges gelernt und setzen nun, wenn immer möglich, das Kompensationsereignis und das parallele ereignisbasierte Gateway ein. Leider sind Sie jetzt die einzige Person in Ihrem Unternehmen, welche Ihre Prozesse versteht.

Ausgenommen bei der technischen Modellierung macht es Sinn, sich auf grundlegende BPMN-Elemente zu beschränken, welche allgemein verständlich und mit einer geringen Fehlerquote angewendet werden können. Auch mit den einfacheren BPMN-Elementen können viele Prozesse abgebildet werden. Dies führt direkt zum nächsten Tipp:

In viele Unternehmen ist das BPMN-Methodenset durch eine Modellierungskonvention und/oder durch die eingesetzten Werkzeuge eingeschränkt. Neben der Auswahl der BPMN-Elemente sollten weitere relevante Aspekte im Umgang mit BPMN unternehmensweit geklärt werden, um einheitliche und verständliche Prozessmodelle zu erreichen. Zum Beispiel:

Benennung von BPMN-Elementen, wie

• Aktivitäten / Teilprozesse: [Substantiv] + [Verb im Infinitiv] «Rechnung prüfen»

• Ereignisse: [Substantiv] + [Partizip Perfekt]
  «Rechnung erhalten»

• Gateways: [Frage]: «Rechnung korrekt?»

Abbildung von Sequenzflüssen konsequent von links nach rechts

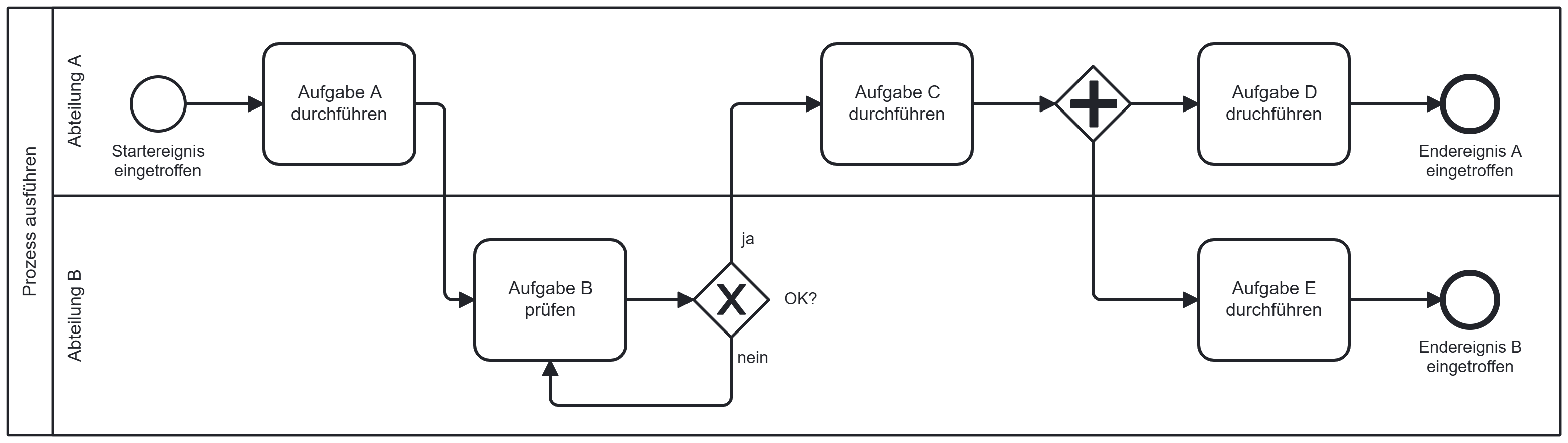

Beispiel: Folgende zwei Abbildungen zeigen denselben Prozess. Welche Abbildung ist besser lesbar?

Umgang mit XOR-Join Gateways

Eine gute Basis bieten die frei verfügbaren eCH Standards eCH-0158 BPMN-Modellierungskonventionen für die öffentliche Verwaltung

Der Wunsch, einen langen und komplexen Prozess korrekt abzubilden führt oft dazu, dass oft lange und komplexe Prozessmodelle erstellt werden.

Diese Mega-Prozesse haben diverse Nachteile:

• Unübersichtlich bei Verwendung des Prozessmodells

• Unhandlichkeit für Kommunikation

• Aufwändiger Unterhalt (Aktualisierungen und Freigabe)

• Schwierige Verantwortungs- und Arbeitsteilung

• Fehlende Wiederverwendbarkeit von Teilprozessen / aufrufenden Aktivitäten

• Unhandlichkeit für die Definition und Messung von Prozesszielen bzw. Kennzahlen

Indem man übergeordnete E2E-Gesamtprozesse auf der Prozesslandkarte visualisiert, kann diesbezüglich Abhilfe geschaffen werden. E2E-Gesamtprozesse werden weiter in verschiedene Prozesse zerlegt. Diese Prozesse werden dann bei Bedarf durch Teilprozesse detailliert.

Für die Zerlegung in kleinere (Teil-)Prozesse ist es nötig, klare Prozessgrenzen zu definieren. Darum ist es wichtig, eindeutige Startbedingungen zu definieren.

Dasselbe gilt für die Endereignisse. Falls vorhanden, sollten verschiedene mögliche Prozessergebnisse auch isoliert abgebildet werden. Zum Beispiel, in dem «Antrag abgelehnt» und «Antrag angenommen» anstatt «Antrag bearbeitet» oder gar «Prozess abgeschlossen» als Endereignis definiert werden.

Der Fokus von Prozessmodellen liegt meist auf dem Ablauf innerhalb einer Organisation. Sehr oft sind am Prozess neben der eigenen Organisation aber weitere Teilnehmende beteiligt (Kundschaft, Partner, Lieferanten, etc.).

In diesem Fällen ist es empfehlenswert, die Interaktion zwischen dem Prozessablauf innerhalb der Organisation und den Teilnehmenden ebenfalls im Modell abzubilden.

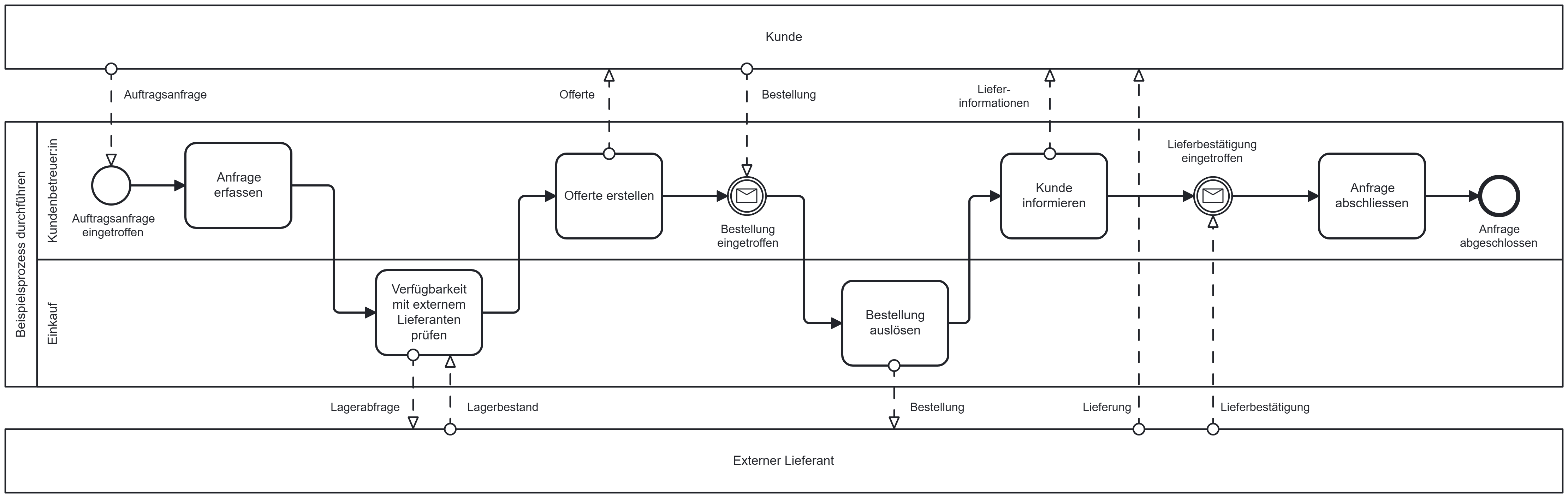

Dazu bietet sich die Modellierung der externen Prozessteilnehmenden als Black Box Pool an.

Der eigene Prozess wird dabei normal modelliert, aber die Interaktion mit den externen Prozessteilnehmer als Nachrichtenfluss abgebildet.

Diese Darstellung ermöglicht es uns, die Perspektive des externen Teilnehmers und dessen Sicht auf den Prozess einzunehmen. Mögliche Kommunikationsprobleme können so einfacher erkannt und behoben werden.

Die Modellierung von Geschäftsprozessen ist ein wichtiger Schritt, um Prozesse zu verstehen, Veränderungen zu identifizieren und deren Realisierung zu begleiten.

Indem Sie…

1. Klar Ihren Zweck definieren,

2. Die richtigen Erhebungsmethoden wählen und

3. Einfache, einheitliche Standards etablieren,

schaffen Sie Modelle, die nicht nur in der Schublade landen, sondern echten Nutzen entfalten.
